結構

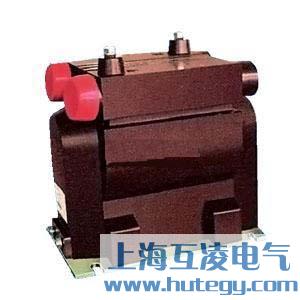

本電壓互感器為全封閉結構，采用戶內環氧樹脂真空澆注而成，具有耐電弧、耐紫外線、耐老化等特點。外形采用防雨傘群，表面爬電距離大，二次出現端子加有金屬保護罩密封，防雨、防塵、耐腐蝕，是老式油浸產品的理想替代品。

使用條件

1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃；
2、海拔高度不超過1000M（超過請著明）；
3、接地方式：中性點非有效接地系統；
4、大氣條件：無嚴重污染。

技術表

1、額定絕緣水平：12/42/75KV；
2、負荷的功率因數：cosφ=0.8（滯后）；
3、表面爬電距離：；
4、產品標準：GB1208-2006《電磁式電壓互感器》。

注意事項

1、電壓互感器一次有電流時，二次繞組不能短路，否則互感器將燒毀。
2、一次繞組的重復工頻耐壓，試驗應在規定試驗電壓值得80%以下進行。
