電流互感器在三相電路中的幾種常見接線方案

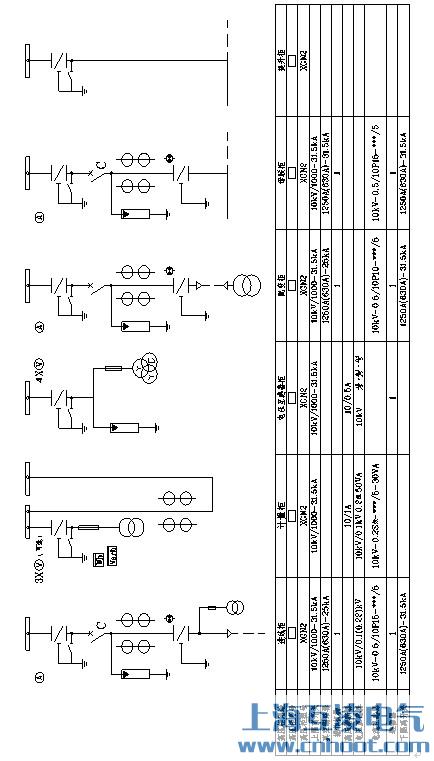

最近很多客戶打電話過來說電流互感器怎么接法，這里我們技術部給了一份簡易的電流互感器接線圖供大家參考

電流互感器在三相電路中的幾種常見接線方案可以分為三種分別如下

1．一相式接線

   該接線方式電流線圈通過的電流，反應—次電路相應相的電流。通常用于負荷平衡的三相電路如低壓動力線路中，供測量電流、電能或接過負荷保護裝置之用。

2．兩相V形接線

   該接線方式也稱為兩相不完全星形接線。在繼電保護裝置中稱為兩相兩繼電器接線。在中性點不接地的三相三線制電路中，廣泛用于測量三相電流、電能及作過電流繼電保護之用。兩V形接線的公共線上的電流反映的是未接電流互感器那一相的相電流。

3．兩相電流差接線

   在繼電保護裝置中，此接線也稱為兩相一繼電器接線。該接線方式適于中性點不接地的三相三線制電路中作過電流繼電保護之用。該接線方式電流互感器二次側公共線上的電流量值為相電流的（根號三，注：可能前面顯示不出）倍。

4．三相星形接線

   這種接線方式中的三個電流線圈，正好反映各相的電流．廣泛用在負荷一般不平衡的i相四線制系統中，也用在負荷可能不平衡的三相三線制系統中，作三相電流、電能測量及過電流繼電保護之用。

三相有功電度表經電流互感器的接線圖

有三相三線式(三相兩元件)和三相四線式(三相三元件)兩種。 按圖接線(實做) 選件及接線要求

1.電度表的額定電壓應與電源電壓一致，額定電流應是5A的。

2.要按正相序接線。

3.電流互感器要和LQG型的，精度應不低于0.5級。電流互感器的極性要用對。三相有功電度表經電流互感器的接線圖 三相四線式(三相三元件)電度表經電流互感器接線原理圖 三相有功電度表經電流互感器的接線圖 三相三線式(三相兩元件)電度表經電流互感器接線原理圖

4.二次線應使用絕緣銅導線，中間不得有接頭。其截面：電壓回路應不小于1.5mm²；電流回路應不小于 2.5mm²。

5.二次線應排列整齊，兩端穿帶有回路標記和編號的“標志頭”。

6.當計量電流超過250A時，其二次回路應經專用端子接線，各相導線在專用端子上的排列順序：自上至下，或自左至右為U、V 、W、 N

 7.三相四線有功電度表(DT型)，可對三相四線對稱或不對稱負載作有功電量的計量；而三相三線有功電度表(DS型)，僅可對三相三線對稱或不對稱負載作有功電量的計量。 例某三相四線負荷電流為361A，經電流互感器接線的三相有功電度表作有功是量計量。 可選DT86型 380/220 　3×6A的有功電度表。用LQZ—0.5　400/5的電流互感器。
